HGC500系列數控蝸桿砂輪磨齒機

HGC500系列機床集成了現代CNC全自動數控技術優勢, 實現了高智能、高剛性的產品, 設備具有加工精度高、加工效率高, 精度保持性好的特點外。還具有砂輪護罩自動旋轉、自動門、 砂輪自動打頂、上頂尖自動上下移動及自動對刀等功能。 該機床采用砂輪與工件的連續展成磨削原理。 通過十三軸控制五聯動完成分齒傳動、 軸向差動、砂輪修形,磨齒、切向差動、齒向修形等功能。

通過第三方接口配備機械手可實現自動上下料功能。

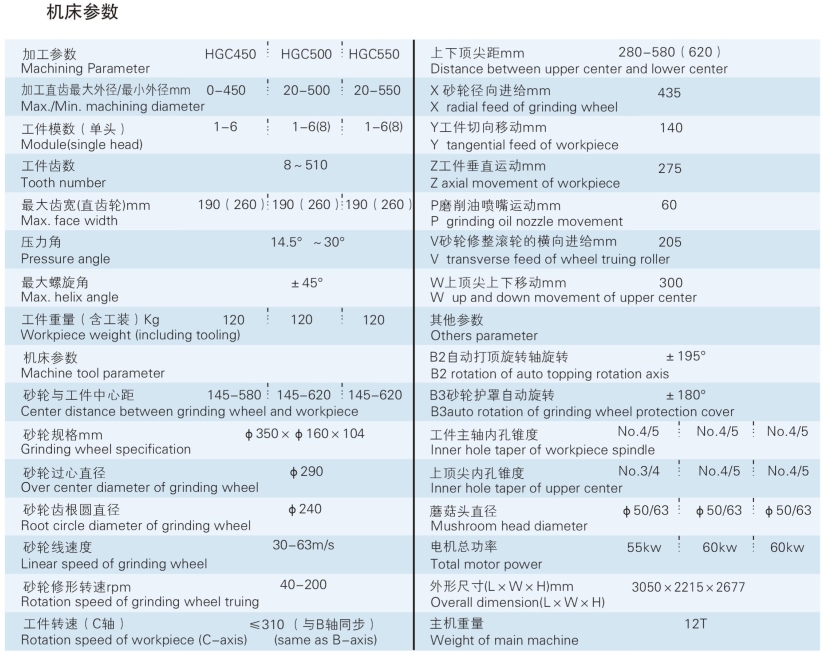

HGC500系列屬于7軸5聯動重載數控蝸桿磨齒機，支持最多2頭磨削功率有以下3種型號：

HGC450  M=1-6 Z=不限  加工直徑10-450   適用于0-80公斤內齒輪的磨削

HGC500  M=1-6（8）    加工直徑10-500   適用于0-120公斤內齒輪的磨削

HGC550  M=1-6（8）    加工直徑10-550   適用于0-120公斤內齒輪的磨削

此設備適用于各種重載大齒輪、大模數齒輪的磨削。

機床特點

(1) 工件旋轉工作臺采用圓光柵及力矩電機直驅機構,縮短了傳動鏈,效率高、精度高;

(2) PowerGear-C400先進的磨削軟件及數學計算系統軟件使設備加工效率高;

(3) 可實現自動修形、自動對刀、自動磨齒大循環， 通過第三方接口配備機械手自動上下料，實現高速、高效功能；

(4)  直線運動軸采用進口帶預緊力的滾柱直線導軌系統、精度保持性好,耐用且不易變形; 采用精密滾珠絲杠,由交流伺服同步電機直接驅動;

(5)  上頂尖運動采用進口直線導軌支持液壓驅動結構,具備自動移動功能;上下最大頂尖距由280至580、620可調,調整方便,加工軸齒范圍大。提高機床效率;

(6) 機床設計有全封閉護罩、 安全照明, 油霧處理, 無飛濺, 無泄漏, 對環境無污染;

(7) 大功率單金剛滾輪砂輪修整器可實現壓力角調整，修整路徑做往復及進給運動。

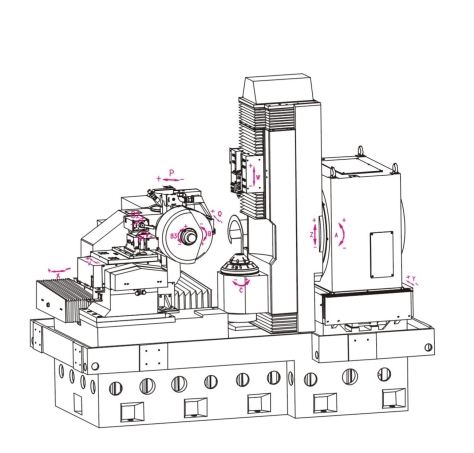

坐標說明

X: 砂輪沿齒輪徑向進給

砂輪沿修整滾輪的徑向進給

Y:工件切向移動

Z:工件垂直往復移動

V:砂輪修整滾輪的切向運動

W:上頂尖垂直往復移動

P:磨削油噴嘴運動

Q:對刀傳感器伸縮運動

A:螺旋角旋轉

B:砂輪旋轉運動

B1:修整滾輪旋轉

B2:自動打頂旋轉軸

B3:砂輪護罩自動旋轉

C:工件旋轉運動
